Настройка коридора диаграммы

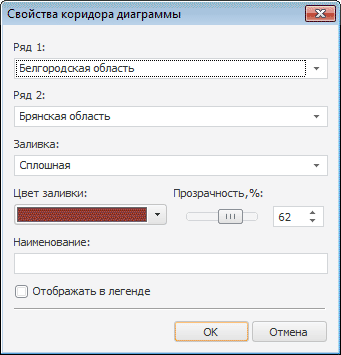

Для создания и редактирования коридора диаграммы используйте диалоговое окно «Свойства коридора диаграммы».

Примечание. Настройка коридора диаграммы доступна только в настольном приложении для линейных диаграмм.

Для вызова окна «Свойства коридора диаграммы»

Для настройки коридора диаграммы:

1. В списках «Ряд 1» и «Ряд 2» выберите ряды, между которыми необходимо установить коридор.

2. В раскрывающемся списке «Заливка» выберите тип заливки коридора диаграммы:

• Сплошная. Для заливки коридора диаграммы будет использоваться однотонная заливка. В раскрывающейся палитре выберите цвет заливки либо выберите новый цвет в расширенной палитре цветов, вызываемой при нажатии на кнопку «Другой»;

• Градиентная. Для заливки коридора диаграммы будет использоваться градиентная заливка с плавным переходом от одного цвета к другому (используются цвета рядов данных). Градиентная заливка выполняется, если ряды, между которыми устанавливается коридор, не имеют пропусков в данных. Если ряды содержат пропуски, то для заливки коридора применяется серый цвет. Например:

3. При необходимости задайте прозрачность заливки коридора диаграммы.

4. Задайте наименование коридора, которое будет отображаться во внутренней или внешней легендах диаграмм. По умолчанию используется наименование вида: «Наименование ряда 1– Наименование ряда 2».

5. Для отображения коридора диаграммы во внутренней или внешней легендах диаграмм установите флажок «Отображать в легенде».
