Круговая диаграмма

Круговая диаграмма демонстрирует размер элементов одного ряда данных пропорционально сумме элементов.

Каждая группа данных отображается в виде круга, разделенного на секторы, угловые размеры которых пропорциональны значениям элементов данных.

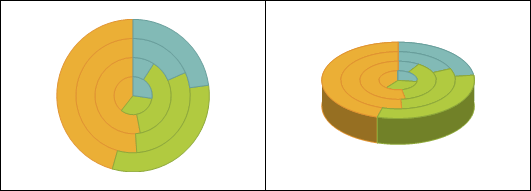

Пример отображения круговой диаграммы (обычной и объемной):

В режиме редактирования диаграммы возможно изменение положения крайних секторов. Для этого захватите сектор и перетащите его на необходимое расстояние, используя механизм Drag&Drop. При этом размер всей диаграммы уменьшится. Также в режиме редактирования доступно изменение следующих параметров диаграммы:

• Формат области диаграммы;

• Формат области построения;

• Формат ряда данных;

• Формат легенды.

Для данного типа диаграмм доступны следующие возможности:

• настройка дополнительных параметров;

• объединение части секторов диаграммы в один. Для этого используются вторичная гистограмма и вторичная круговая диаграмма;

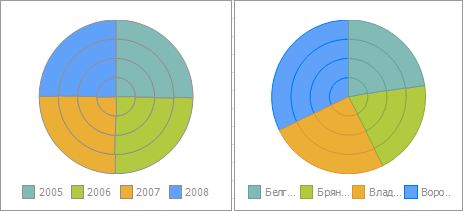

• отображение рядов в кольцах. Ниже приведены примеры круговой диаграммы, для которой настроено отображение рядов в кольцах (слева) и секторно (справа):

Особенности при работе с круговой диаграммой

1. При большом количестве данных в круговой 3D-диаграмме не рекомендуется использовать подписи данных, так как диаграмма становится нечитаемой:

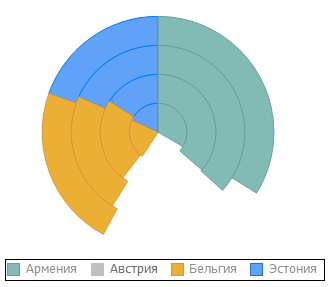

2. При исключении ряда данных в круговой диаграмме через легенду по умолчанию диаграмма не перестраивается, при этом образуются пустые места:

Примечание. Включить перестроение круговой диаграммы только по включенным в легенде элементам можно используя язык Fore.

См. также:

Типы диаграмм | Настройка общих параметров диаграммы | Настройка компонентов диаграммы
