Настройка шкалы оси X

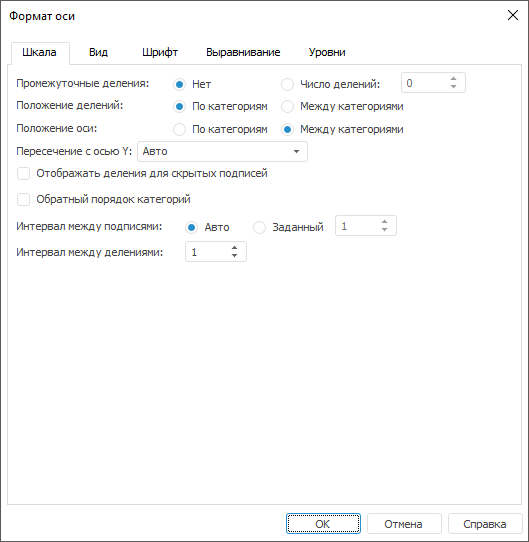

Для отображения промежуточных делений установите переключатель «Число делений» в группе переключателей «Промежуточные деления» и задайте количество промежуточных делений с помощью клавиатуры или редактора чисел.

Примечание. Промежуточные деления на оси категорий не добавляются между основными, как на шкале оси значений, а отображаются вместо основных.

По умолчанию у шкалы нет промежуточных делений и установлен переключатель «Нет»:

На рисунке ниже для оси X настроено положение промежуточных делений «По категориям» и задано число промежуточных делений, равное «1»:

В группе переключателей «Положение делений» выберите вариант положения делений:

• По категориям;

• Между категориями.

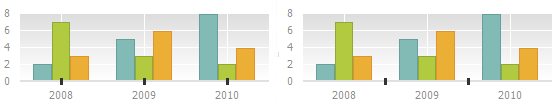

Ниже приведен пример диаграммы с заданным положением делений «По категориям» (слева) и «Между категориями» (справа):

Выберите вариант положения оси при построении диаграммы в группе переключателей «Положение оси»:

• По категориям. При построении диаграммы ось категорий пересекается с осью значений в середине категории:

Примечание. Если для 3D-диаграммы ось X строится по категориям, то возможно смещение диаграммы за пределы области построения.

• Между категориями. При построении диаграммы ось категорий пересекается с осью значений в начале категории:

В раскрывающемся списке «Пересечение с осью Y» выберите вариант пересечения оси X с осью Y:

• Авто. Автоматическое размещение оси: пересечение с осью Y в минимальном значении. Используется по умолчанию;

• В заданной точке. Пересечение с осью Y в заданной точке. При выборе данного варианта появляется поле для указания значения точки.

Примечание. При использовании пересечения с осью Y и смещения оси, ось X будет находиться на пересечении с осью Y в заданной точке с заданным смещением.

• В максимальном значении. Пересечение с осью Y в максимальном значении. Подписи оси располагаются снаружи области построения.

Для отображения делений скрытых подписей установите флажок «Отображать деления для скрытых подписей».

Для расположения значений оси в обратном порядке установите флажок «Обратный порядок категорий». При этом перпендикулярная ось будет перемещена на противоположный край области построения.

Ниже приведен пример диаграммы без использования обратного порядка (слева) и с использованием (справа):

Примечание. Расположение значений осей в обратном порядке доступно для всех типов диаграмм, кроме лепестковой диаграммы.

Для настройки интервала между подписями установите необходимый переключатель:

• Авто. Интервал между подписями будет рассчитан автоматически;

• Заданный. Задайте интервал с помощью клавиатуры или редактора чисел.

Примечание. По умолчанию установлено значение интервала, равное «1». Возможные значения: 1-999.

Ниже приведен пример диаграммы с установленными интервалами между подписями: по умолчанию - «1» (слева) и «2» (справа):

Примечание. При ручном задании отображаемых подписей в регламентном отчете (т. е., если в диалоге «Настроить отображение подписей точек» снят флажок хотя бы с одного элемента) элемент управления «Интервал между подписями» становится недоступным.

Для изменения интервала между делениями установите интервал с помощью редактора чисел «Интервал между делениями».

По умолчанию задано значение, равное «1». Возможные значения: 1-999.

Ниже приведен пример с установленными интервалами между делениями: по умолчанию - «1» (слева), «2» (справа):
