Настройка диаграммы треллис

Плагин «Диаграмма треллис» предназначен для отображения данных в виде набора малых однотипных диаграмм и позволяет легко сравнивать данные.

Примечание. Плагин доступен только в веб-приложении.

Для подключения плагина:

1. В файле PP.xml должны присутствовать строки:

<pp>
    …
    <modules>
        <dashboard>
            <reportBox ServicesPlugins="true"/>
        </dashboard>
    </modules>
    …
</pp>

2. Файл плагина должен иметь определенную структуру.

Подробнее о настройке файла PP.xml, о структуре плагина и порядке его подключения см. раздел «Подключение плагина аналитической панели в веб-приложении».

Для вставки плагина используйте:

• команду «Trellis chart» в раскрывающемся меню кнопки «Плагины» на вкладке ленты «Главная» или «Вставка»;

• команду «Trellis chart» в раскрывающемся меню пункта «Новый блок > Плагины» в контекстном меню аналитической панели.

Затем задайте источник данных для плагина. Используйте вкладку «Отчёт» на боковой панели. На вкладке отображаются все доступные для плагина источники данных, расположенные в репозитории. Для выбора или смены источника данных выберите соответствующий элемент в дереве объектов.

Для отображения вкладки «Отчёт»

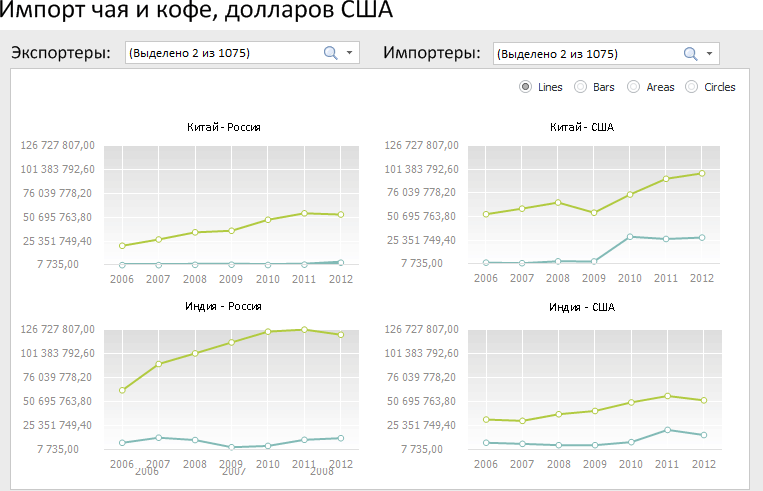

Пример аналитической панели с плагином «Диаграмма треллис»:

Примечание. Внешний вид диаграммы треллис зависит от настроек, заданных в файле плагина.

Операции с диаграммой треллис

Для диаграммы треллис доступны все операции с объектами, приведенные в разделе «Построение аналитической панели».

Настройка параметров плагина
