Для точного определения координат границ территорий подготовьте SVG-топооснову в любом редакторе векторной графики. Рассмотрим подготовку SVG-топоосновы с помощью Adobe Illustrator:

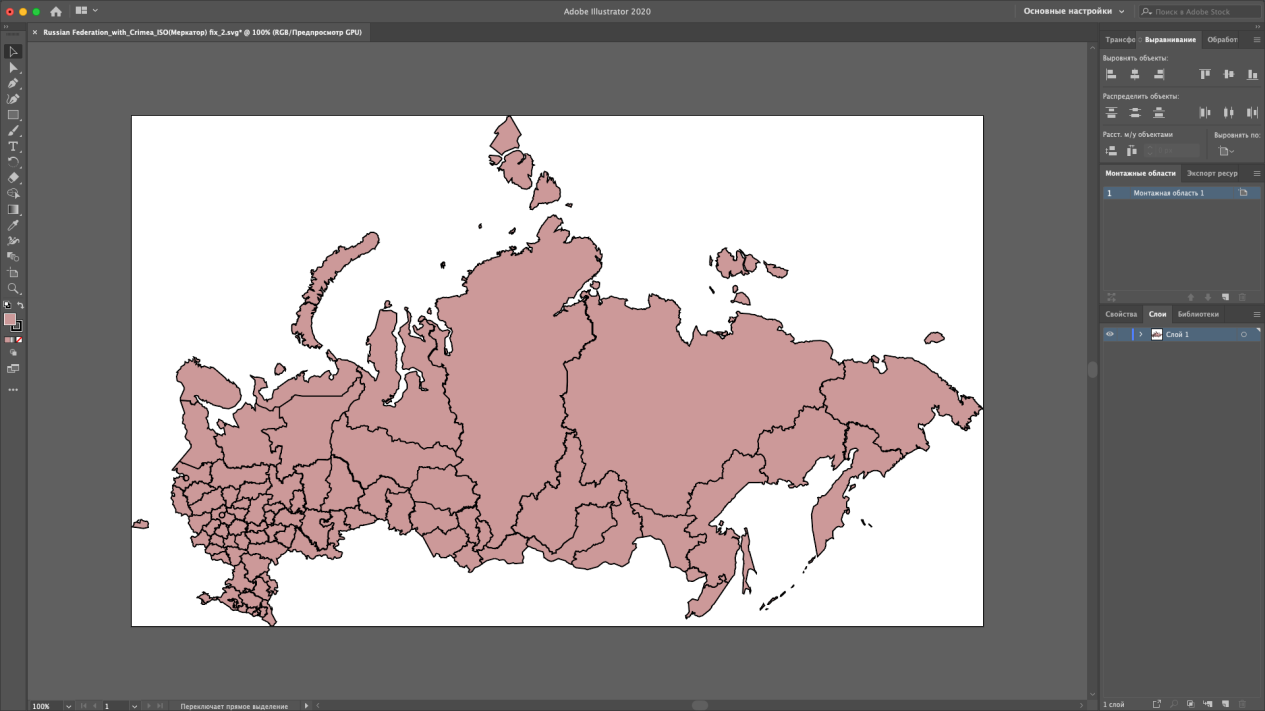

Откройте SVG-топооснову:
Обрежьте изображение до крайних границ территорий с помощью команды главного меню «Объект > Монтажные области > Подогнать по границам иллюстрации».

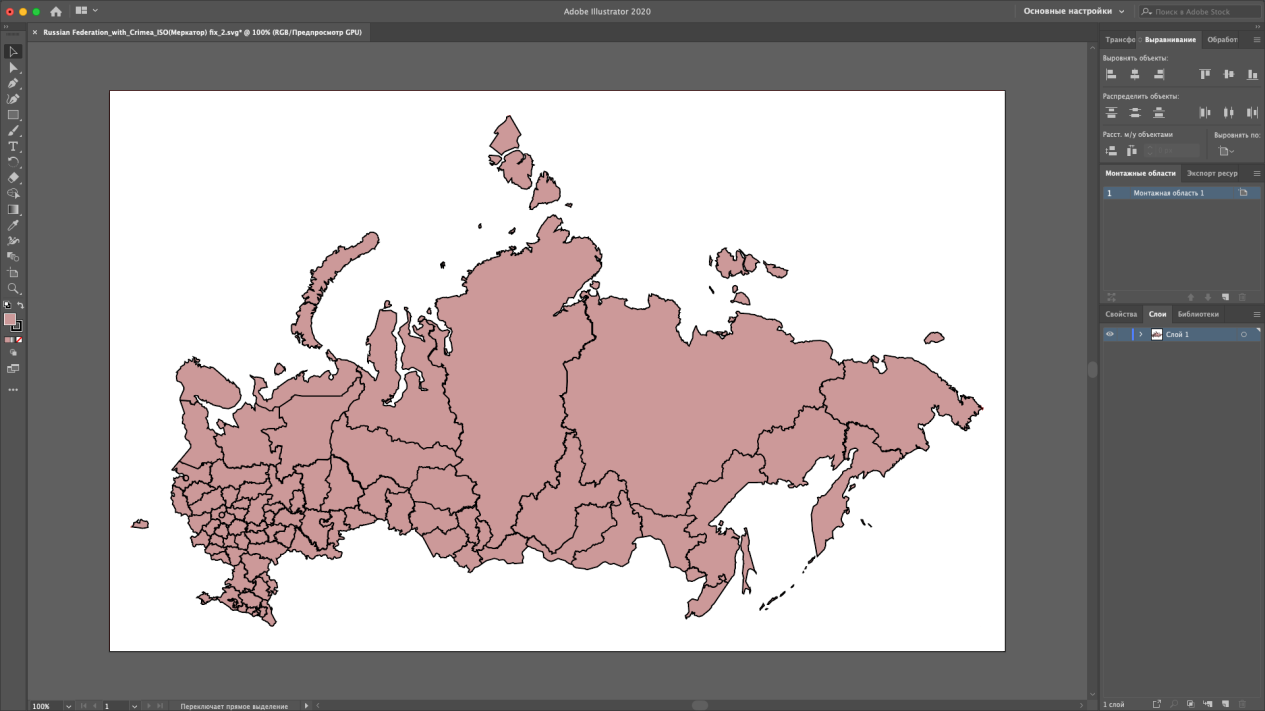

После выполнения действия изображение примет вид:

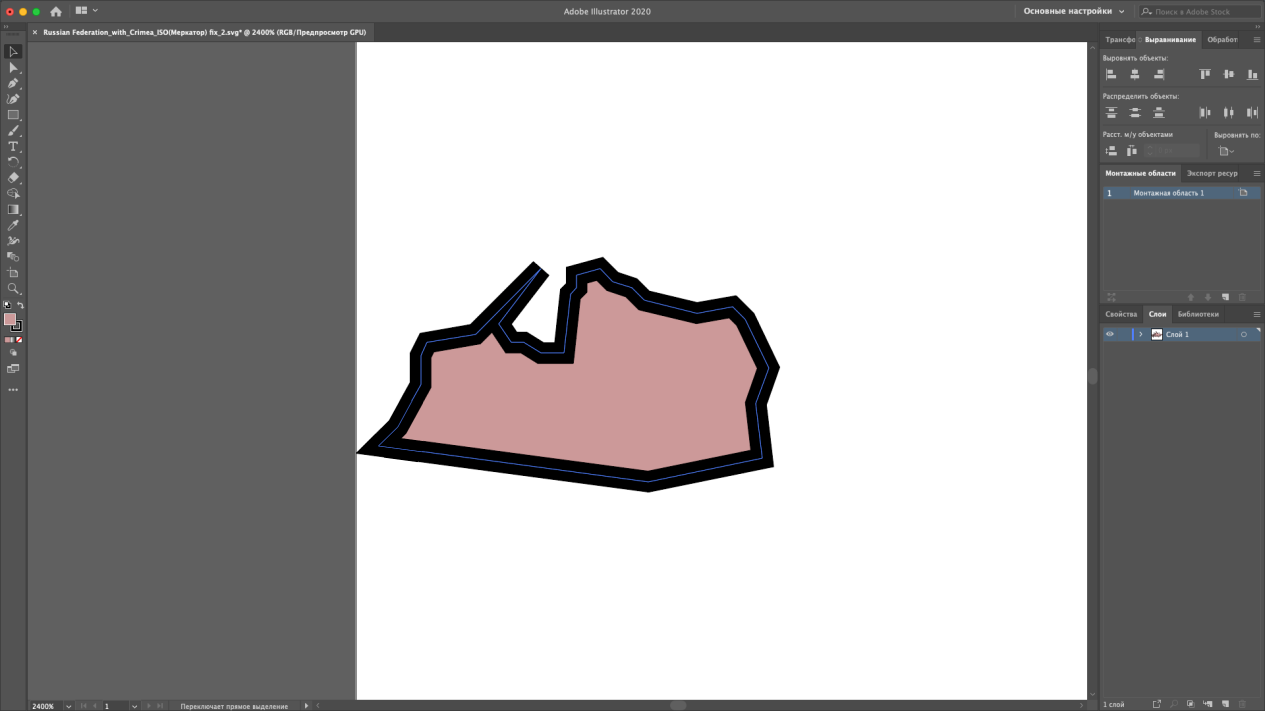

Убедитесь, что по всем краям изображения нет отступов между границами территорий и изображения, например:

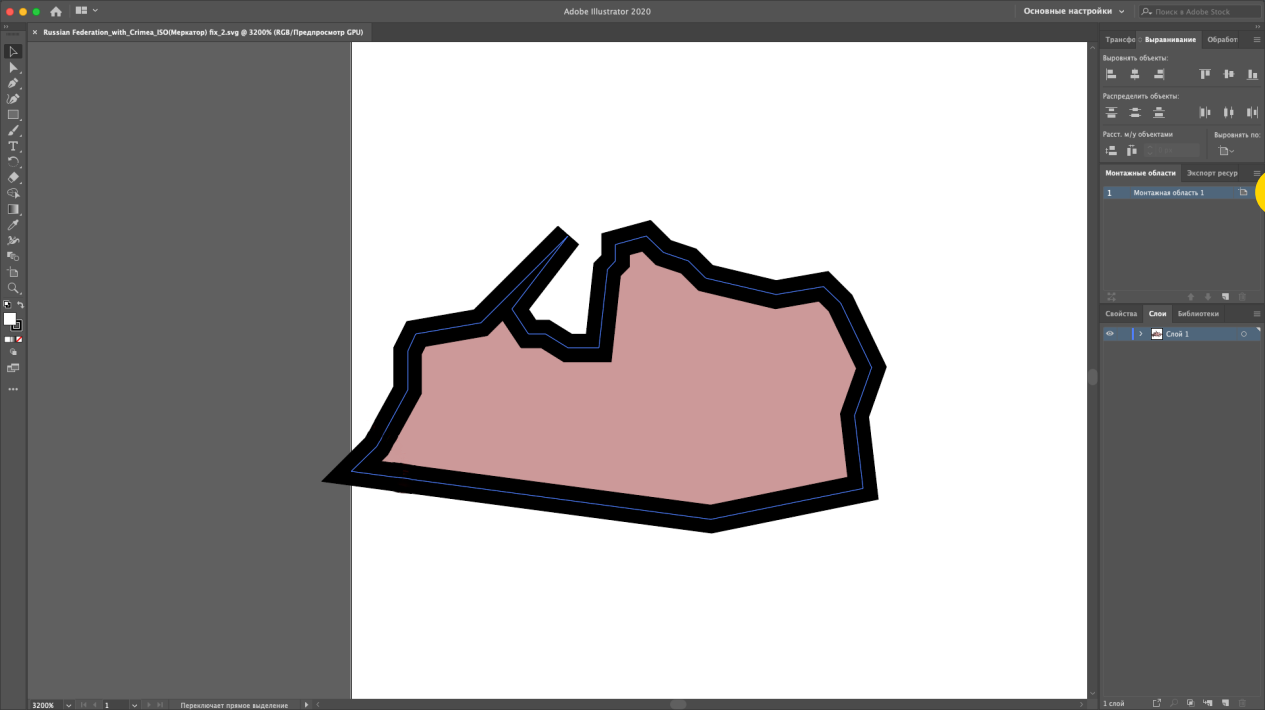

Уменьшите изображение вручную с помощью редактирования монтажной области до границ территорий без учёта контура, например:

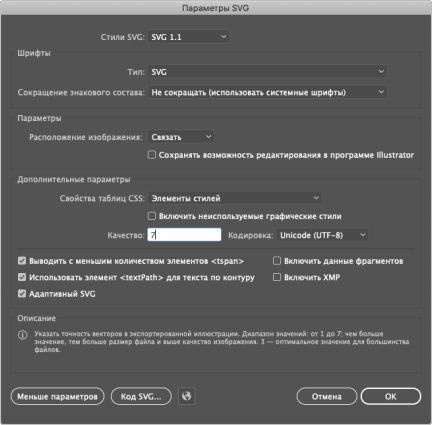

Сохраните изображение в формате *.svg со значением качества 7 в дополнительных параметрах SVG:
Откройте структуру SVG-топоосновы и выделите часть, сформировавшуюся при работе в Adobe Illustrator:
<?xml version="1.0" encoding="utf-8"?>
<!-- Generator: Adobe Illustrator 24.0.3, SVG Export Plug-In . SVG Version: 6.00 Build 0) -->
<svg version="1.1" id="Слой_1" xmlns:fs="http://www.fsight.ru" xmlns="http://www.w3.org/2000/svg"
xmlns:xlink="http://www.w3.org/1999/xlink" x="0px" y="0px" viewBox="0 0 988.52 593.97"
style="enable-background:new 0 0 988.52 593.97;" xml:space="preserve">
<style type="text/css">
.st0{fill:#CC9999;stroke:#000000;}
</style>
Замените выделенную часть следующим:
<svg version="1.1" xmlns:fs="http://www.fsight.ru" xmlns="http://www.w3.org/2000/svg"
xmlns:xlink="http://www.w3.org/1999/xlink" x="0px" y="0px" width="988.52px" height="593.97px"
proportionality="0.6" xml:space="preserve">
После выполнения действий SVG-топооснова будет готова к использованию в различных инструментах продукта «Форсайт. Аналитическая платформа». При необходимости дополнительно измените структуру SVG-топоосновы.
См. также:
SVG-топоосновы | Структура SVG-топоосновы
