Отметка элементов измерения: Формы ввода

Отметка по измерениям позволяет ограничить перечень элементов измерений, на основании которых будет построена табличная область.

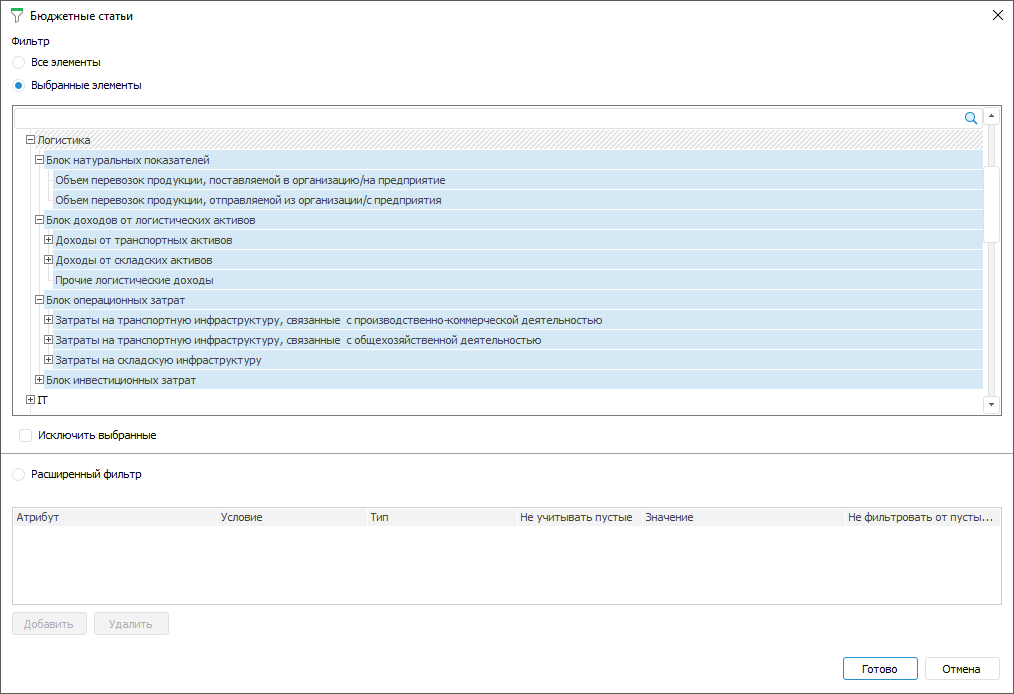

В открывшемся окне выберите один из вариантов фильтра:

Все элементы. Отмечены будут все элементы. Недоступен для фиксированных измерений с отключенной агрегацией;
Выбранные элементы. Отметьте только нужные элементы или исключите выбранные элементы из отметки, установив флажок «Исключить выбранные». Для фиксированных измерений с отключенной агрегацией можно выбрать только один элемент и флажок «Исключить выбранные» недоступен.

Для поиска элемента из списка начните вводить наименование искомого элемента в строку поиска . При вводе слова целиком или его части в списке будут отображаться элементы, наименования которых содержат искомое сочетание символов:

Для очистки строки поиска нажмите кнопку .

Расширенный фильтр. Добавьте правила в расширенный фильтр, нажав кнопку «Добавить». Задайте:

Атрибут. Выберите атрибут указанного справочника из раскрывающегося списка. Для фильтрации элементов справочника по атрибутам связанного справочника выберите в списке доступных связанных атрибутов атрибут справочника, выбранного при создании связи с атрибутом указанного справочника. Связанные атрибуты отображаются с первым уровнем вложенности и представляют собой дерево из доступных связанных атрибутов;

Примечание. Если атрибут справочника содержит множественные значения, то при проверке условия фильтрации будут сравниваться все значения атрибута. Если хотя бы одно значение атрибута удовлетворяет условию, то элемент справочника будет автоматически удовлетворять условию.

Условие. Задайте условие фильтрации. Возможные варианты: равно, не равно, больше, меньше, больше или равно, меньше или равно, входит, не входит;

Тип. Выберите тип фильтра. Возможные варианты: значение, параметр;
Не учитывать пустые. Пустые значения не будут учитываться, если установить флажок. Доступно только для типа «Параметр»;
Значение. Зависит от выбранного атрибута и типа:

если выбран тип «Значение», то в поле указывается конкретное значение, соответствующее типу атрибута;
если выбран тип «Параметр», то в поле выбирается атрибут из раскрывающегося списка, представляющего собой дерево из доступных параметров с атрибутами;
если атрибут связанный и выбран тип «Значение», то в поле появляется выпадающее меню с доступными значениями справочника;
если атрибут связанный и выбран тип «Параметр», то в поле появляется выпадающее меню, представляющее собой дерево из доступных параметров с атрибутами связанного справочника;

Не фильтровать от пустых значений. Пустые значения атрибута не будут фильтроваться, если установить флажок.

Примечание. Если для измерения настроена альтернативная иерархия и расширенный фильтр от параметра, то расширенный фильтр будет применяться к альтернативному справочнику.

Нажмите кнопку «Удалить» для удаления расширенного фильтра.

Завершите выбор, нажав кнопку «Готово».

Порядок применения настроек расширенного фильтра

Если для построения табличной области формы ввода используется куб с настроенным управлением измерениями и настроено применение расширенного фильтра, то сначала применяются настройки куба, а затем расширенный фильтр.

Для построения табличной области использовался куб. У куба имеется три измерения: «Сотрудники», «Отделы» и «Календарь».

Справочник НСИ «Отделы» имеет параметр «Дата актуальности» и атрибут «Количество сотрудников»:

Количество элементов справочника зависит от года:

в 2017 есть элементы: «Отдел разработки», «Отдел документирования», «Отдел технической поддержки», «Отдел по работе с клиентами». «Отдел управления персоналом», «Отдел тестирования»;
в 2018 году добавляется элемент «Отдел маркетинга»;
в 2020 году добавляется элемент «Отдел дизайна».

В 2019 году элемент «Отдел разработки» меняет название на «Отдел разработки продуктов».

Значения атрибута «Количество сотрудников» для элемента «Отдел разработки» меняется в зависимости от года:

в 2017 году -22 сотрудника;
в 2018 году - 20 сотрудников;
в 2019 году - 22 сотрудника;
в 2020 году - 16 сотрудников.

Справочник НСИ «Сотрудники» имеет атрибут «Дата устройства» и заимствованный атрибут «Отдел», для которого настроена связь со справочником НСИ «Отделы»:

У куба в качестве правляющего измерения выбран «Календарь»:

В форме ввода настроен один параметр «Сотрудник», источником которого также является справочник «Сотрудники».

При построении табличной области в показатель выводим куб, в общие измерения - «Календарь», в боковик - «Отделы», в фиксированные измерения - «Сотрудники».

Настраиваем расширенный фильтр для измерения «Сотрудники»:

атрибут - ключ;
условие - равно;
тип - параметр;
значение - Сотрудник. Ключ.

Настраиваем расширенный фильтр для измерения «Отделы»:

атрибут - количество сотрудников;
условие - равно;
тип - значение;
значение - 22.

Настраиваем расширенный фильтр для измерения «Календарь»:

атрибут - дата начала периода;
условие - равно;
тип - параметр;
значение - Сотрудник. Дата устройства.

В настроенной форме ввода в зависимости от выбранного значения в параметре «Сотрудник» фильтрация будет применена в следующем порядке:

Применяется расширенный фильтр для общего измерения «Календарь». В измерение «Календарь» передается значение атрибута «Дата устройства».
Происходит управление измерением. В боковике остаются отделы, для которых значение атрибута параметра «Дата устройства» попадает в диапазон дат актуальности отдела.
Применяется расширенный фильтр для измерения боковика «Отделы». Из отделов, оставшихся на выбранную дату, остаются отделы, количество сотрудников которых равно 22.

Если в параметре сотрудник выбрано значение «Петров», то боковик табличной области примет вид:

Дата устройства Петрова на работу 08.10.2019, для данной даты отсутствует отдел дизайна, при этом элемент «Отдел разработки» меняет наименование на «Отдел разработки продуктов». После применения расширенного фильтра для справочника «Отделы» в боковике остаются только те отделы, в которых работает 22 человека.

Если в параметре сотрудник выбрано значение «Владимиров», то боковик табличной области примет вид:

Дата устройства Владимирова на работу 15.02.2020, для данной даты актуальны все отделы. После применения расширенного фильтра для справочника «Отделы» в боковике остаются только те отделы, в которых работает 22 человека. Элемент «Отдел разработки продуктов» не отображается, так как с 2020 года количество сотрудников становится равным 16.

Если в параметре сотрудник выбрано значение «Михайлов», то боковик табличной области примет вид:

Дата устройства Михайлова на работу 20.10.2017, для данной даты отсутствуют отделы маркетинга и дизайна. После применения расширенного фильтра для справочника «Отделы» в боковике остаются только те отделы, в которых работает 22 человека. Элемент «Отдел разработки продуктов» меняет наименование на «Отдел разработки».
