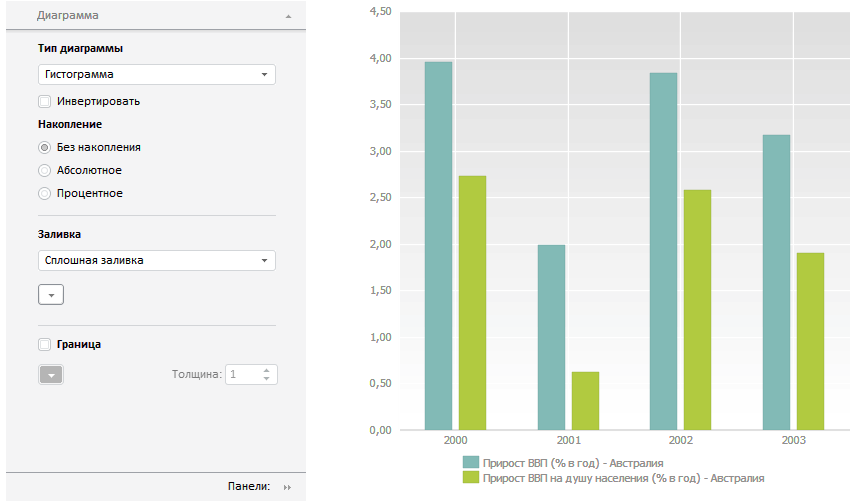

Пример совместного размещения ChartMaster и ChartBox

Для выполнения примера необходимо создать html-страницу и выполнить следующие действия:

1. В теге HEAD добавьте ссылки на следующие css-файлы: PP.css, PP.Express.css, PP.Metabase.css.

Также нужно добавить ссылки на js-файлы: PP.js, PP.ChartMaster.js, PP.MapMaster.js, PP.MapChart.js, PP.TabSheet.js, PP.Metabase.js, PP.Navigator.js, PP.Express.js, jquery.js, highcharts.src.js, resources.ru.js.

2. В теге SCRIPT добавьте код для создания компонентов ChartBox и ChartMaster:

<script type="text/javascript">
    var eaxData;
    var idTime;
    onReady = function () {
        var IMAGE_PATH = "../../build/img/"; //путь к папке с картинками
        PP.resourceManager.setRootResourcesFolder("../resources/"); //путь к папке с ресурсами
        PP.setCurrentCulture(PP.Cultures.ru); //выбор языковых настроек
        var eaxAnalyzer, eaxMbService; //создаем компонент Waiter для ожидания соединения с метабазой
        waiter = new PP.Ui.Waiter();
        //Создаем экземпляр метабазы
        metabase = new PP.Mb.Metabase({
            Id: "PPRepository",
            UserCreds: {

                UserName: "user",
                Password: "password"
            },
            StartRequest: function () {
                waiter.show();
            },
            EndRequest: function () {
                waiter.hide();
            },
            Error: function (sender, args) {
                alert(args.ResponseText);
            }
        });

        //Открываем метабазу
        metabase.open(); // Создаем сервис для работы с экспресс-отчетами
        eaxMbService = new PP.Exp.EaxMdService({
            Metabase: metabase
        });
        //открываем экспресс-отчет с ключом 935529 на редактирование
        eaxAnalyzer = eaxMbService.edit(935529);
        //Создаем контейнер для диаграммы
        chartBox = new PP.Exp.Ui.ChartBox({
            Source: eaxAnalyzer, // Источник данных
            Width: 500,
            Height: 500,
            ParentNode: "tdChart",
            Service: eaxMbService,

            EditMode: "None",
            SelectionEnabled: true
        });
        //создаем мастер диаграммы
        master = new PP.Ui.ChartMaster({
            ParentNode: "chartM", //DOM-вершина, в которой будет размещаться мастер диаграммы
            Height: 500,
            Width: 300,
            ImagePath: IMAGE_PATH,
            DataView: chartBox
        });

        // Неподдерживаемые типы данных диаграммы отображать не будем
        master.getItem(PP.Ui.ChartCommon).setShowUnsupportedTypes(false);
        // Обновим элемент управления на вкладке Подсказки
        master.getItem(PP.Ui.ChartTooltipCommon).refreshHeaderControl();
    }
</script>

3. В теге BODY разместите созданные компоненты:
