Для пузырьковой диаграммы, карты, пузырькового и плоского деревьев вместо расположения измерения задается роль измерения.
Для таблицы выбор фиксированного измерения в качестве метрики позволяет настроить визуальное отображение для нескольких элементов измерения, используя цвет и размер шрифта или заливку ячеек.
Роль измерения задается с помощью меню вкладки в группе вкладок «Отметка» боковой панели.
Доступны следующие роли измерений:
Шкала времени
(календарное измерение). Элементы измерения будут использоваться
для построения временной шкалы. Данное измерение будет использоваться
в качестве календаря при создании вычисляемых показателей;
Объекты
наблюдения. Элементы измерения будут использоваться в качестве
объектов наблюдения. По умолчанию имеет ограничение отметки
в 2000 элементов;
Примечание. Измерение «Объекты наблюдения» является обязательным для построения визуализаторов, для карты оно дополнительно должно отвечать требованиям работы с картой.
Метрики.
Элементы измерения будут использоваться для отображения значений в
виде одной или нескольких метрик. Каждый визуализатор имеет свой набор
метрик.
Измерения, которым не присвоена роль останутся фиксированными.
Примечание. Если в регламентом отчете несколько объектов используют один срез данных, то у измерений среза будут одинаковые роли.

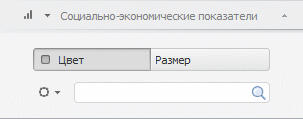

Если элементы измерения метрик управляют характеристиками визуализатора, то на вкладке измерения отображаются дополнительные переключатели. Набор переключателей зависит от типа визуализатора. Например:
Название переключателя соответствует управляемой характеристике. Если характеристика задана, то она отмечена маркером.
Для сопоставления элемента измерения и характеристики визуализатора:
Установите переключатель, соответствующий управляемой характеристике визуализатора.
Выберите управляющий элемент измерения.
Визуализатор будет перестроен в соответствии с заданными метриками.
Элементы измерения метрик позволяют управлять следующими характеристиками:
Для пузырькового
и плоского деревьев
Между визуализаторами доступна синхронизация метрик.
Для включения синхронизации метрик выберите пункт «Синхронизировать
метрики» раскрывающегося меню измерения
на группе
вкладок «Отметка» боковой панели.
Синхронизируются следующие типы метрик:
метрика «Значение» у таблицы с метриками «Цвет» у карты, пузырьковой диаграммы, пузырькового и плоского деревьев;
метрика «Значение» у диаграммы с метрикой «Значение» у таблицы;
метрика «Размер шрифта» у таблицы с метриками «Размер» у пузырьковой диаграммы, пузырькового и плоского деревьев и с метрикой «Объем» у карты, при включенном режиме «3D».
