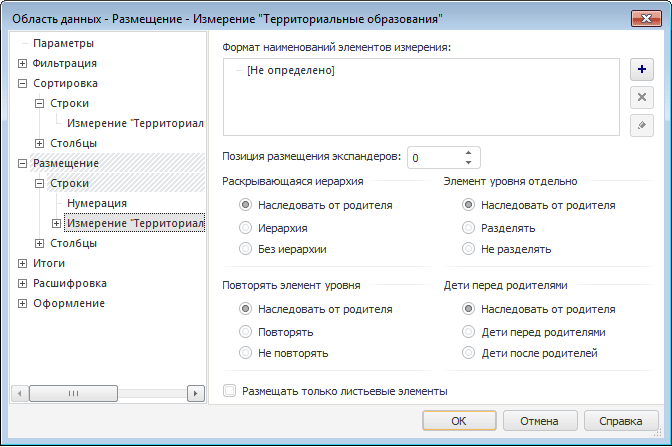

Настройка размещения, привязанного к измерению

Данная опция позволяет для каждого измерения и/или уровня измерения задать дополнительные наименования, которые будут отражены в области данных.

Для добавления нового наименования:

1. Нажмите кнопку .

2. Отредактируйте добавленное наименование измерения. Для этого нажмите кнопку . Отроется редактор выражения.

Примечание. Если не отредактировать добавленное наименование, то оно будет совпадать с наименованием элементов.

Список наименований элементов измерения всегда по умолчанию содержит один заголовок, который является основным.

Если список наименований содержит более одного элемента, то наименования, начиная со второго, будут располагаться в дополнительных столбцах (строках). Для дополнительных наименований можно задать отдельное оформление (подробную информацию можно найти в разделе «Оформление»).

Примечание. При использовании области данных замена оригинального атрибута на текст из элемента произвольного размещения совершается только для первого наименования элементов измерения.

Для удаления из списка наименования элемента измерения нажмите кнопку .

Данная опция позволяет переместить экспандеры (кнопки управления иерархией и ) к соответствующему дополнительному наименованию (заголовку).

Примечание. Включение опции необходимо в случае использования дополнительных наименований.

Например, если в списке три заголовка (два из них дополнительных), и необходимо переместить экспандеры ко второму дополнительному заголовку, то для этого в поле для позиции размещения экспандеров задайте значение 2.

Если значение параметра равно «0», то экспандеры будут расположены по основному заголовку (шапке или боковику).

Вместе с экспандерами перемещаются и отступы, заданные для уровня. Если отображение экспандеров отключено (снят флажок «Использовать раскрывающуюся иерархию»), то будут перемещаться только отступы.

Пример

Ниже приведен пример области данных, для которой отключено отображение экспандеров и которая имеет один дополнительный заголовок аналогичный основному (верхнее изображение). После задания значения 1 для позиции размещения экспандеров отступы для уровня будут использованы в дополнительном заголовке (нижнее изображение):

Группа «Раскрывающаяся иерархия» содержит переключатели:

• Наследовать от родителя. Для текущего уровня измерения будут использованы настройки данного параметра от самого измерения;

• Иерархия. При использовании такого способа размещения элементов пользователю предоставляется возможность сворачивать/разворачивать иерархию измерения с помощью кнопок (свернутая иерархия), (развернутая иерархия):

• Без иерархии. При использовании такого способа размещения элементов кнопки управления иерархией отсутствуют:

Группа «Элемент уровня отдельно» содержит переключатели:

• Наследовать от родителя. Для текущего уровня измерения будут использованы настройки данного параметра от самого измерения;

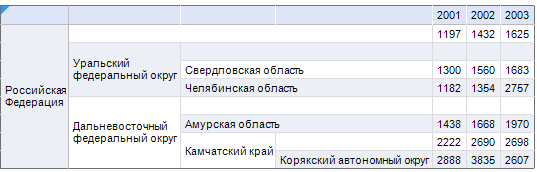

• Разделять. При использовании такого способа размещения элементов, каждый уровень измерения будет расположен в отдельном столбце:

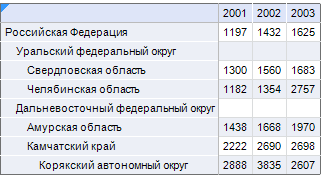

• Не разделять. При использовании такого способа размещения элементов, все уровни измерения будут расположены в одном столбце, разделение между уровнями осуществляется с помощью отступов:

Для размещения элементов уровней в отдельных столбцах установите переключатель «Размещать элементы уровней в отдельные столбцы».

Примечание. Если этот переключатель не установлен, элементы уровня могут быть скрыты при расположении измерения уровня в строках или столбцах одновременно с другими измерениями.

Группа «Повторять элемент уровня» содержит переключатели:

• Наследовать от родителя. Для текущего уровня измерения будут использованы настройки данного параметра от самого измерения;

• Повторять. Для каждого элемента более низкого уровня будут выведены все соответствующие элементы измерения более высоких уровней;

• Не повторять. Повторяющиеся элементы измерения более высоких уровней не отображаются.

Группа «Дети перед родителями» содержит переключатели:

• Наследовать от родителя. Для текущего уровня измерения будут использованы настройки данного параметра от самого измерения;

• Дети перед родителями. Все уровни измерения выводятся в обратном порядке, при таком способе отображения сворачивание/разворачивание иерархии становится невозможным;

• Дети после родителей. Стандартное отображение иерархии элементов, все элементы нижних уровней выводятся после элементов верхних уровней.

При установленном флажке появляется возможность выводить в область данных только листьевые элементы.

Листьевой элемент - это элемент, не имеющий дочерних элементов.

Примечание. Выборка дочерних элементов ведется не из всего дерева измерения, а только из отмеченных элементов измерения.
