Настройка размещения по строкам (столбцам)

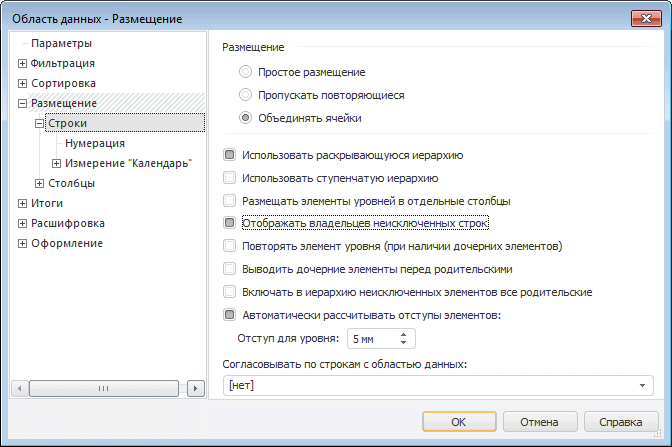

Область содержит переключатели, применение которых будет заметно, если установлен флажок «Размещать элементы уровней в отдельные столбцы/строки».

Данная группа содержит переключатели:

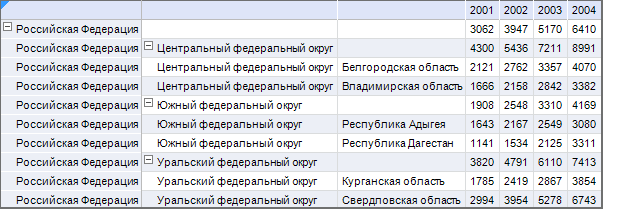

• Простое размещение. Для каждого элемента измерения более низкого уровня выводятся все соответствующие элементы более высоких уровней:

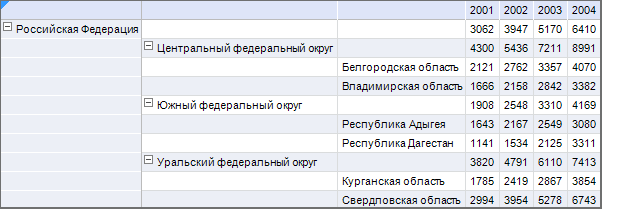

• Пропускать повторяющиеся. Ячейки, содержащие повторяющиеся элементы, остаются пустыми:

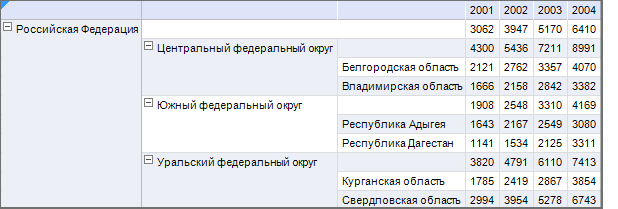

• Объединять ячейки. Ячейки, содержащие повторяющиеся элементы, объединяются. Родительские ячейки объединяются независимо от количества измерений, размещенных в строках/столбцах:

Примечание. В приведенных выше примерах установлен флаг «Размещать элементы уровней в отдельные столбцы».

При установленном флажке появляется возможность сворачивать/разворачивать иерархию справочника с помощью кнопок (свернутая иерархия) и (развернутая иерархия).

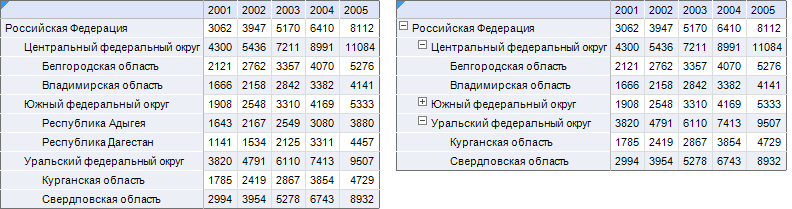

Ниже приведен пример без использования (слева) и с использованием (справа) раскрывающейся иерархии:

При установленном флажке появляется возможность выводить наименования строк/столбцов области данных в виде ступенчатой иерархии в одном столбце/строке (или в нескольких столбцах/строках при использовании дополнительных опций).

Примечание. Флажок целесообразно использовать, если по строкам/столбцам расположено несколько измерений или несколько уровней одного измерения.

При установке флажка будут сняты, если ранее были установлены, и недоступны для установки флажки «Выводить дочерние элементы перед родительскими» и «Включать в иерархию неисключенных элементов все родительские».

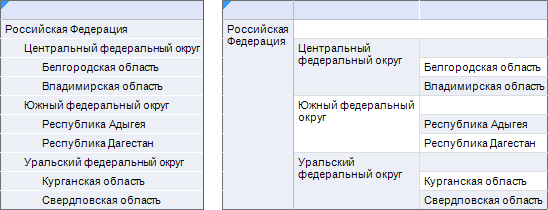

Ниже приведены заголовки строк области данных, в параметрах размещения которой установлен флажок «Использовать ступенчатую иерархию», по строкам расположено три уровня измерения «Территориальные образования». Для области данных, отображаемой справа, дополнительно установлен флаг «Размещать элементы уровней в отдельные столбцы»:

Примечание. При установке данного флажка оформление, заданное для произвольного заголовка, распространяется также на ячейки уровня области данных.

При установленном флажке каждый уровень справочника будет расположен в отдельном столбце/строке.

Ниже приведен пример без использования (слева) и с использованием (справа) данного флажка:

Примечание. При установке данного флажка оформление, заданное для произвольного заголовка, распространяется также на ячейки уровня области данных.

При установке флажка появляется возможность отображать для дочерних элементов, имеющихся в области данных, старшие элементы, которые не отображались в результате фильтрации или сортировки.

Если для области данных настроена фильтрация, активны флажки «Отображать владельцев неисключенных строк/столбцов» и «Использовать ступенчатую иерархию», то у владельцев неисключенных строк не выводятся дочерние элементы, кроме тех по которым есть данные.

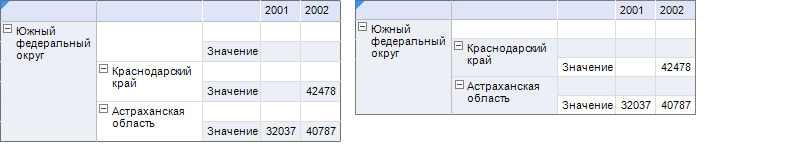

Ниже приведен пример без использования фильтрации (слева) и с использованием (справа):

При установке флажка после элементов более низкого уровня будет повторено наименование элемента более высокого уровня.

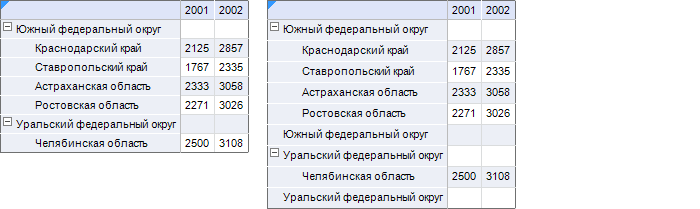

Ниже приведен пример без использования (слева) и с использованием (справа) данного флажка:

При установке флажка все уровни измерения выводятся в обратном порядке.

Примечание. Данный флажок будет снят (если ранее был установлен) и недоступен для установки, если используется флажок «Использовать ступенчатую иерархию».

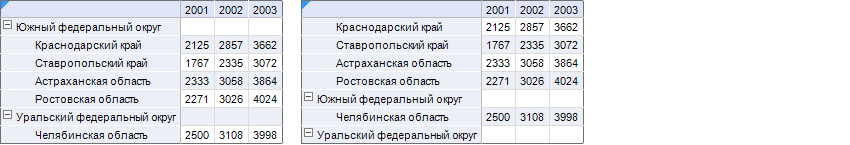

Ниже приведен пример без использования (слева) и с использованием (справа) данного флажка:

Примечание. При совместном использовании раскрывающейся иерархии сворачивание/разворачивание происходит также в обратную сторону.

При установленном флажке появляется возможность отображать для дочерних элементов все родительские без выделения для них дополнительных строк/столбцов.

Применение флажка будет заметно, если:

• в параметрах размещения строк/столбцов установлен флажок «Размещать элементы уровней в отдельные столбцы/строки»;

• в параметрах размещения для измерения был установлен флажок «Отображать только листьевые элементы».

Примечание. Флажок будет снят (если ранее был установлен) и недоступен для установки, если используется флажок «Использовать ступенчатую иерархию».

Ниже приведен пример с использованием данного флажка:

При установленном флажке появляется возможность использовать отступа для уровня измерения от более высокого уровня. После установки флажка в поле «Отступ для уровня» задайте значение отступа (вручную или с помощью редактора чисел).

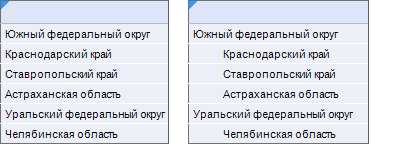

Ниже приведен пример со снятым флажком (слева) и с установленным флажком и заданным отступом равным «5» (справа):

При снятии флажка отступы использоваться не будут, но для отступов может быть использован:

• отступ, заданный для ячейки на листе отчета. Для этого на вкладке «Оформление» данного диалога должен быть установлен флажок «Использовать существующее оформление листа отчета». Отступ для ячейки листа задается в диалоге «Формат ячейки»;

• отступ, заданный на вкладках оформления данного диалога. Например, можно задать одинаковый отступ для заголовков строк области данных, воспользовавшись общими настройками оформления или можно задать отступы, отличные для заголовков разных уровней, воспользовавшись настройками оформления, привязанными к измерениям.

Область данных может согласовываться по строкам/столбцам с другой областью данных при выполнении условий:

• области данных должны располагаться на одном листе отчета;

• расположение измерений областей данных должно совпадать;

• количество измерений в шапке областей данных должно совпадать.

Выберите в раскрывающемся списке область данных отчета, с которой необходимо согласовать данную область данных. Если согласования между областями данных не требуется, выберите вариант «[нет]».

При выборе одной из областей будут согласованы заголовки области данных (строка/столбец) с заголовками выбранной области (соответственно строка или столбец). При согласовании в заголовках строк/столбцов отражается содержимое заголовков области данных, с которой осуществлено согласование.

Если какие-нибудь отмеченные элементы в измерениях срезов обеих областей совпадают, то значения таких элементов будут отражены в области данных, которая согласовывает свои строки/столбцы с выбранной областью данных, в противном случае данных не будет.

Примечание. Если область данных согласована по строкам/столбцам и для нее настроено произвольное размещение, то оформление заголовка и данных применяется корректно, только при полном совпадении структуры (состава элементов) произвольного размещения области данных.
