Управление линиями уровня

Линия уровня - это линия, в каждой точке которой измеряемая величина имеет одинаковое значение. Линия располагается параллельно оси X.

Для настройки параметров линий уровня:

1. Нажмите кнопку . Будет открыт диалог «Диаграмма»;

2. Выберите пункт «Ось Y»;

3. В открывшемся окне выберите пункт «Линии уровня»:

Для добавления линии уровня нажмите кнопку .

Для удаления линии уровня проведите пальцем справа налево по названию линии уровня и нажмите на кнопку «Удалить».

Настройка линии уровня

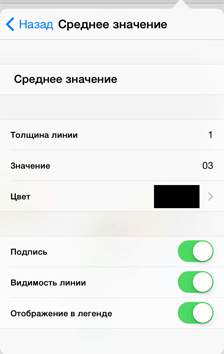

Выберите из списка линию уровня. В открывшемся диалоге укажите параметры линии:

Параметры линии уровня:

• Название в легенде. Укажите название линии уровня. Для ввода названия коснитесь названия, предлагаемого по умолчанию, затем начните ввод текста;

• Толщина линии. Задайте толщину линии уровня. Если толщина линии равна нулю, то линия не отображается;

• Значение. Задайте значение по оси Y, на котором будет отображаться линия уровня;

• Цвет. Выберите цвет, который будет использоваться для линии уровня;

• Подпись. Укажите, отображать ли подпись линии уровня на оси Y;

• Видимость линии. Укажите, отображать ли линию уровня на диаграмме;

• Отображение в легенде. Укажите, отображать ли элемент, соответствующий линии уровня, в легенде.

Для управления видимостью элементов линии уровня используйте переключатели:

• . Элемент отображается;

• . Элемент скрывается.
