Плоское дерево - это способ отображения иерархических данных в виде набора вложенных прямоугольников. Каждой ветке иерархии соответствует прямоугольник, который состоит из меньших прямоугольников, являющихся подветками. Площадь каждого прямоугольника пропорциональна значению соответствующего элемента иерархии. Цвет прямоугольника также определяется значением элемента иерархии.
Важно. Перед работой с визуализатором убедитесь в соблюдении системных требований к клиентской станции (для настольного приложения) к BI-серверу (для веб-приложения). В веб-приложении поддержка визуализаторов осуществляется, если BI-сервер установлен на ОС Windows Vista и выше. Внешний вид визуализатора может отличаться в зависимости от используемых графических библиотек (DirectX 9, DirectX 10 или OpenGL).
Плоское дерево позволяет отобразить для иерархических данных наборы из двух значений:
1-е значение определяет цвет прямоугольника;
2-е значение определяет площадь прямоугольника.
Преимущества плоского дерева:
позволяет выявить взаимосвязь между двумя показателями в иерархической структуре данных;
позволяет эффективно использовать пространство;
позволяет четко отображать на экране много элементов одновременно.

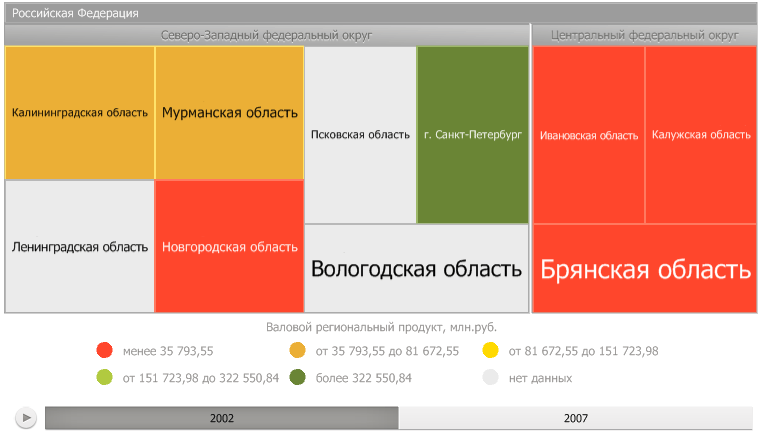

Пример представления данных «Плоское дерево»:
Начните работу с плоским деревом с настройки измерений.
Настройка заливки
прямоугольников
Настройка размера
прямоугольников
Настройка
всплывающих подсказок
Настройка легенды
цвета и размера
Настройка
стиля плоского дерева
