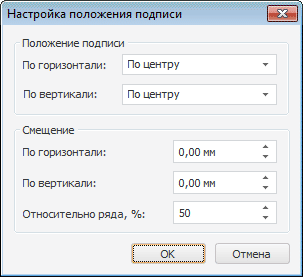

Для настройки положения подписи используйте диалоговое окно «Настройка положения подписи»:
Для настройки положения подписей выполните следующие шаги:
В группе «Положение подписи» в раскрывающихся списках «По горизонтали» и «По вертикали» выберите необходимые варианты расположения подписи.
В группе «Смещение» с помощью клавиатуры или редакторов чисел задайте длину смещения подписи относительно ряда по горизонтали, по вертикали и процент смещения подписи относительно длины столбика.
Для круговой диаграммы настройка смещения «По горизонтали» отвечает за смещение подписи от/к центру диаграммы, а настройка смещения «По вертикали» за поворот положения подписи по/против часовой стрелки. Смещение подписи происходит от соответствующего края маркера (слева или справа, сверху или снизу).
Для круговой диаграммы настройка смещения «Относительно ряда» отвечает за смещение подписи относительно сектора.
Настройка «Относительно ряда, %» применяется только для рядов, представленных в виде столбиков или секторов. По умолчанию данный параметр равен 50%. Максимальное значение для данного параметра 100%, что соответствует краю столбика или сектора. При задании 0% подпись будет размещена у основания столбика/сектора, при 100% - у края столбика/сектора.
Примечание. Доступен ввод значения в разных единицах измерения. В поле ввода редактора отображаются значения в единицах измерения, соответствующих текущим региональным настройкам операционной системы.

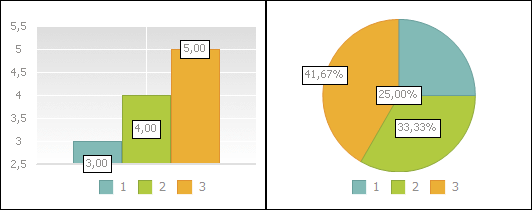

На приведенном примере для рядов диаграмм задан разный процент смещения: первый ряд - 0%; второй ряд - 50%; третий ряд - 100%.
