Настройка легенды

Для отображения легенды:

• выберите вариант размещения легенды в раскрывающемся списке кнопки «Легенда», расположенной в группе «Вид» вкладки «Диаграмма» ленты инструментов;

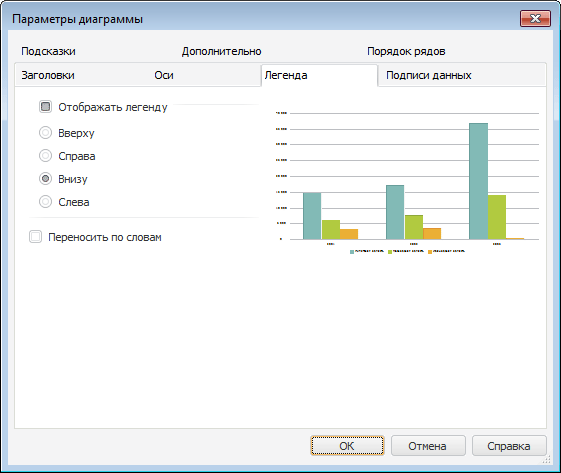

• установите флажок «Отображать легенду» на вкладке «Легенда» окна «Параметры диаграммы».

Для скрытия легенды:

• выберите вариант «Нет»  в раскрывающемся списке кнопки «Легенда», расположенной в группе «Вид» вкладки «Диаграмма» ленты инструментов;

• снимите флажок «Отображать легенду» на вкладке «Легенда» диалогового окна «Параметры диаграммы».

Для изменения положения легенды:

• установите нужный переключатель на вкладке «Легенда» диалогового окна «Параметры диаграммы»;

• нажмите кнопку «Легенда», расположенную в группе «Вид» вкладки «Диаграмма» ленты инструментов, и выберите вариант расположения: над областью, под областью, слева, справа, слева снизу, слева сверху, справа снизу, справа сверху или легенда скрыта (обозначается значком ).

Для автоматического размещения легенды установите флажок «Автоматическое размещение», расположенный на вкладке «Общее» диалогового окна «Формат легенды». При установленном флажке легенда будет автоматически размещаться внизу области диаграммы.

Для переноса слов в легенде установите флажок:

• «Переносить по словам» на вкладке «Легенда» диалогового окна «Параметры диаграммы»;

• «Текст в несколько строк» на вкладке «Выравнивание» диалогового окна «Формат легенды».

Примечание. Для китайского языка перенос текста осуществляется по иероглифам.

Для легенды диаграммы можно настроить:

• границы и заливку области легенды;

• шрифт текста легенды;

• выравнивание текста в легенде.

Для настройки формата легенды используйте диалоговое окно «Формат легенды».
