Легенда метрик

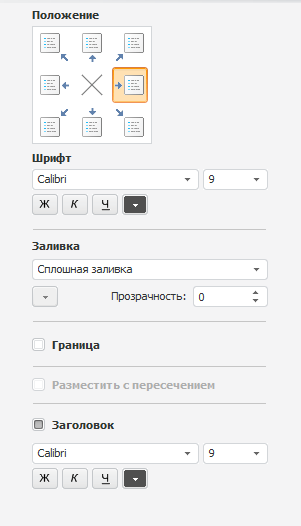

Легенда метрик таблицы настраивается на вкладках боковой панели:

Примечание. В регламентном отчете легенда добавляется при помощи кнопки с раскрывающимся меню «Легенда»

группы «Диаграммы» вкладки «Вставка» ленты инструментов. Настройка легенды доступна на вкладке боковой панели «Параметры легенды» после выделения легенды на рабочей области.

Для легенд таблицы доступны следующие настройки:

На панели «Положение» выберите вариант расположения легенды:

. В левом верхнем углу;
. По центру верхней границы;
. В правом верхнем углу;
. По центру правой границы;
. В правом нижнем углу;
. По центру нижней границы;
. В левом нижнем углу;
. По центру левой границы;
. Легенда не отображается.

Параметры шрифта, используемого в легенде, задаются в группе «Шрифт». В раскрывающихся списках выберите шрифт и его размер. Укажите способ начертания шрифта и его цвет:

. Если кнопка зажата, то используется жирное начертание шрифта;
. Если кнопка зажата, то используется курсивное начертание шрифта;
. Если кнопка зажата, то используется подчёркнутое начертание шрифта;
. В раскрывающейся палитре укажите цвет шрифта.

Параметры заливки фона легенды задаются в группе «Заливка». В раскрывающемся списке укажите требуемый тип заливки. Доступные варианты:

Нет заливки. Заливка не используется;
Сплошная заливка. Используется однотонная заливка фона. В раскрывающейся палитре укажите нужный цвет. При выборе сплошной заливки доступен числовой редактор «Прозрачность», в котором устанавливается значение прозрачности фона легенды.

Оформление границы легенды задается в группе «Граница». Если флажок установлен, то прорисовывается граница легенды. Для настройки параметров границы отображаются дополнительные параметры: раскрывающаяся палитра для выбора цвета границы и редактор значений для задания толщины границы.

Для отображения заголовка легенды установите флажок «Заголовок». В раскрывающихся списках выберите шрифт и его размер, укажите способ начертания шрифта и его цвет.
