Настройка синхронизации измерений аналитической панели

Синхронизация измерений позволяет управлять отметкой элементов сразу в нескольких блоках аналитической панели.

Настройка синхронизации доступна для:

всех визуализаторов;
отчёта «Экспресс-отчёт»;
отчёта «Временные ряды» (только для календарного измерения);
отчёта «Регламентный отчёт» (если отчёт содержит элемент управления, настроенный на измерение источника данных).

Синхронизация выполняется с помощью связей между измерениями. Для корректной настройки синхронизируемые измерения блоков должны быть построены на одном справочнике.

Для настройки синхронизации всех измерений, используемых в аналитической панели, используйте вкладку боковой панели «Синхронизация измерений документа».

Убедитесь, что боковая панель отображается.
Щелкните по пустому пространству в рабочей области.
Перейдите на вкладку «Синхронизация измерений документа».

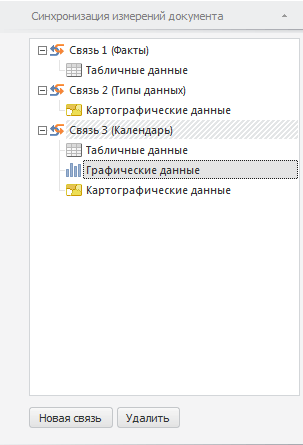

На вкладке содержится список связей измерений для всех блоков аналитической панели. На основании любого измерения блока можно создать только одну связь. На основании одного и того же измерения в составе различных блоков можно создать как одну, так и несколько связей.

Наименование связи формируется по схеме: Связь <номер_связи> (<наименование_измерения>). Для каждой связи приведен список блоков, использующих данную связь.

Примечание. Связь может быть создана, только если синхронизируемое измерение имеет атрибут с назначением «Идентификатор».

Связь может быть создана:

на основе одного или нескольких блоков, уже использующихся в какой-либо связи. Для создания связи:

Перейдите на вкладку «Синхронизация измерений документа» на боковой панели.
Выделите блоки, использующиеся в одной связи.
Нажмите кнопку «Новая связь» или перетащите выбранные связи в конец списка связей.

Выделенные блоки будут исключены из связи. На их основе будет создана новая связь, которая будет отображена на вкладке «Синхронизация измерений документа».

на основе нескольких блоков, имеющих одинаковые измерения. Для создания связи:

Выделите несколько блоков в рабочей области.
Нажмите кнопку «Связь» на вкладке «Главная» ленты инструментов.

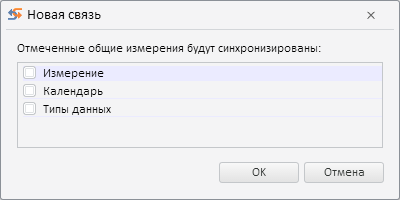

Будет отображен диалог «Новая связь»:

В диалоге отображаются общие несвязанные измерения блоков. Если у блоков нет общих несвязанных измерений, то будет отображено соответствующее сообщение.

Установите флажки напротив тех измерений, на основе которых должны быть созданы связи. Для отметки всех измерений установите флажок «Измерение».

На основе каждого выделенного измерения будет создана новая связь. Все созданные связи будут отображены на вкладке «Синхронизация измерений документа».

Выберите требуемую связь. В настольном приложении доступно выделение сразу нескольких связей.
Нажмите кнопку «Удалить».

Выбранная связь будет удалена из всех блоков, в которых она используется без запроса подтверждения выполняемого действия.

Выберите требуемый блок. В настольном приложении доступно выделение сразу нескольких блоков, в том числе и в разных связях.
Нажмите кнопку «Удалить».

Выбранный блок будет исключен из связи без запроса подтверждения выполняемого действия.

Переместить блок из одной связи в другую возможно, если данным связям сопоставлено одно и тоже измерение.

Для перемещения блока из одной связи в другую:

Выделите требуемый блок. В настольном приложении доступно выделение нескольких блоков, в том числе и в разных связях.
Зажмите основную клавишу мыши и перетащите выбранный блок в требуемую связь.

Связь будет перемещена в выбранный блок без запроса подтверждения выполняемого действия.

Для подсветки блока, использующего связь, выделите на вкладке требуемый блок. Соответствующий блок будет подсвечен в рабочей области.

Для подсветки всех блоков, использующих связь, выделите на вкладке требуемую связь. Соответствующие блоки будут подсвечены в рабочей области.
