Настройка центра индикатора

Для настройки центра индикатора предназначена вкладка «Центр», расположенная на боковой панели.

Для отображения вкладки

Центр индикатора может состоять из следующих элементов: центр вращения и указатель текущего значения. Элемент отображается, если на вкладке «Центр» установлен флажок, соответствующий элементу.

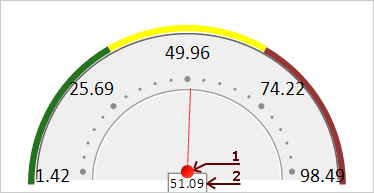

На изображении цифрой «1» отмечен центр вращения, цифрой «2» - указатель текущего значения:

Настройка центра вращения

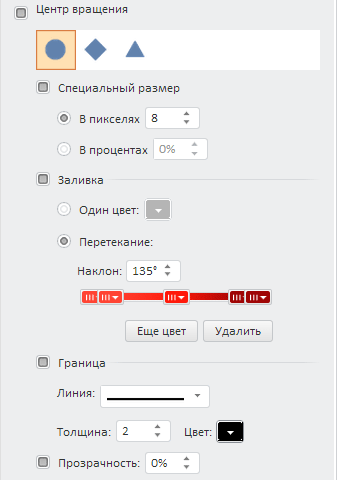

Параметры, предназначенные для настройки центра вращения:

Установите флажок «Центр вращения» и выберите форму центра вращения. Также задайте следующие параметры:

• Специальный размер. Параметры размера центра вращения. По умолчанию флажок установлен и доступна настройка размера. Задайте размер центра в пикселях или процентах;

• Заливка. Параметры заливки фона центра вращения. По умолчанию флажок снят и заливка фона не применяется. Для настройки заливки установите флажок и установите переключатель, соответствующий способу заливки:

• • Один цвет. Заливка фона выполняется одним цветом. Укажите цвет фона в соответствующей палитре цветов;

  • Перетекание. Заливка фона выполняется с помощью градиента. Для задания угла наклона градиента используйте поле «Наклон».
    Для работы с цветами градиента предназначены передвижные палитры цветов. Для изменения доли цвета в градиенте передвиньте соответствующую палитру цветов.
    Для добавления нового цвета используйте кнопку «Еще цвет», для удаления текущего - кнопку «Удалить».

• Граница. Параметры границы центра вращения. По умолчанию флажок снят и граница отсутствует. Для отображения границы установите флажок и задайте в соответствующих полях следующие параметры: тип, толщину и цвет линии границы;

• Прозрачность. Параметры прозрачности центра вращения. По умолчанию флажок установлен и доступна настройка степени прозрачности центра вращения: 100% соответствует полной прозрачности (центр станет невидимым), 0% соответствует полной непрозрачности.

Настройка указателя текущего значения

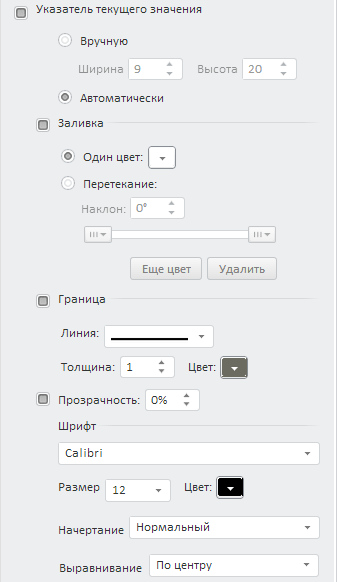

Параметры, предназначенные для настройки указателя текущего значения:

Установите флажок «Указатель текущего значения» и задайте следующие параметры:

• Способ задания размера указателя:

• • Вручную. Укажите ширину и высоту указателя в соответствующих полях;

  • Автоматически. Размер указателя определяется автоматически;

• Оформление указателя. Используйте группы параметров «Заливка», «Граница» и «Прозрачность». Работа с ними аналогична работе с одноименными параметрами при настройке центра вращения;

• Параметры подписи указателя. Используйте группу параметров «Шрифт». Укажите шрифт, размер и цвет шрифта, способ начертания и выравнивания надписи в соответствующих полях.
