Настройка рабочей области: Задача ETL

Объекты задачи ETL служат для отображения схем загрузки и трансформации данных, механизмов, схем и структур зависимости объектов в рабочей области.

Рабочая область - контейнер, в котором расположены объекты задачи ETL. Рабочая область является удобным механизмом для:

Графические примитивы - это различные геометрические фигуры, которые могут использоваться для дополнительного оформления рабочей области задачи ETL. Для использования доступны следующие графические примитивы:

. Скруглённый прямоугольник;
. Прямоугольник;
. Эллипс;
. Треугольник;
. Четырёхугольник;
. Пятиугольник;
. Шестиугольник;
. Восьмиугольник.

Соединительные линии используются для графического оформления связей различных объектов между собой. При создании соединительной линии между коннекторами или преобразователями связи между их входами и выходами не создаётся. Для использования доступны следующие соединительные линии:

. Прямая линия;
. Пунктирная линия;
. Стрелка;
. Угловая линия;
. Изогнутая линия.

На рабочее пространство или внутрь графических примитивов могут быть вставлены изображения в форматах BMP, JPG, JPEG, JPE, JFIF, GIF, PNG.

Операции с рабочей областью

Операции с объектами задачи ETL

При создании новой задачи ETL в рабочей области будет отображён список групп возможных объектов, которые доступны в задаче:

При щелчке на выбранную группу будет отображено контекстное меню, в котором можно выбрать необходимый коннектор, преобразователь или другой объект. Дополнительные объекты создаются с помощью соответствующих кнопок на панели инструментов.

После того, как на рабочей области создан хотя бы один объект, список доступных групп будет скрыт. Все дальнейшие действия по созданию объектов выполняются с помощью команд контекстного меню, вызываемого на свободном месте рабочей области.

Используя буфер обмена можно перемещать и копировать объекты рабочей области.

Примечание. Работа с буфером обмена ведется с учётом прав доступа. Доступны только те операции, на выполнение которых пользователь имеет права.

Для копирования объекта в буфер обмена:

выполните команду «Копировать» в контекстном меню объекта;
выделите объект и нажмите сочетание клавиш CTRL+C.

Примечание. Операция недоступна для объекта «Связь».

Для перемещения выбранных объектов в буфер обмена:

выполните команду «Вырезать» в контекстном меню объекта;
нажмите сочетание клавиш CTRL+X.

Примечание. Операция недоступна для объекта «Связь». При перемещении связи между объектами удаляются.

Для вставки скопированного/вырезанного объекта из буфера обмена:

нажмите сочетание клавиш CTRL+V.

Примечание. Вставка доступна, если в буфере обмена содержатся объекты.

Для удаления выделенных объектов:

выполните команду «Удалить» в контекстном меню объекта;
выделите объект и нажмите клавишу DELETE.

Примечание. При удалении связи между объектами разрываются.

Дополнительные объекты рабочей области могут повёрнуты на угол, кратный 90 градусов. Для поворота объекта выполните для него команду контекстного меню «Повернуть на 90º по часовой стрелке» или «Повернуть на 90º против часовой стрелки».

Для настройки порядка размещения выбранных объектов выполните команду «На передний план»/ «На задний план» в контекстном меню объектов.

Каждый объект рабочего пространства может содержать текст.

Для коннекторов, преобразователей и объектов из группы «Другие» в качестве текста отображается наименование и тип объекта.

Дополнительные объекты рабочей области могут содержать текст. Для ввода и редактирования текста дважды щёлкните по выбранному объекту или выполните для него команду контекстного меню «Переименовать». Будет активирован редактор текста. Для завершения редактирования текста щёлкните за пределами редактора. Текст, созданный для линий, всегда располагается под тем же углом, под которым расположена линия. Поворот объекта, содержащего текст, происходит вместе с текстом.

Используя доступное контекстное меню, для текста можно изменить шрифт, размер, начертание, цвет и выравнивание по вертикали/горизонтали внутри объекта:

При необходимости можно загрузить пользовательские шрифты.

У графических примитивов или соединительных линий может быть изменено оформление. Для этого используйте доступные кнопки меню «Настройка границ» и «Настройка заливки» у графических примитивов или «Настройка линии» у соединительной линии.

Для границы примитивов и соединительных линий может быть изменён цвет, прозрачность, тип границы и толщина. Для заливки устанавливается цвет и прозрачность. Степень прозрачности задаётся в диапазоне от 0 (полностью не прозрачный) до 99 (полностью прозрачный).

Для настройки оформления рабочей области выполните команду «Параметры рабочей области» в контекстном меню рабочей области. После чего будет открыта боковая панель «Настройки рабочей области»:

Задайте параметры:

Отображать сетку. Снимите флажок для скрытия сетки на рабочей области. По умолчанию флажок установлен, сетка отображается;
Отображать пересечения. Установите флажок для отображения перегиба линий при пересечении прямых/угловых линий и стрелок на рабочей области:

По умолчанию флажок снят, пересечения прямых/угловых линий и стрелок отображаются без перегиба линий. Изменение состояния флажка сохраняется в рамках текущей сессии пользователя;

Цвет фона. Выберите в раскрывающейся палитре цвет однотонной заливки фона или задайте его в формате RGB или HEX. При необходимости укажите процент прозрачности заливки;
Цвет сетки. Выберите в раскрывающейся палитре цвет сетки или задайте его в формате RGB или HEX. При необходимости укажите процент прозрачности цвета.

Для вставки изображения на рабочее пространство нажмите кнопку «Изображение» на панели инструментов, в открывшемся диалоге выберите файл на диске и щёлкните в ту область рабочего пространства, куда необходимо вставить изображение.

Для вставки изображение во внутрь имеющегося графического примитива выделите примитив и в группе контекстного меню «Изображение в фигуре» выполните команду «Выбрать изображение». После выбора файла и нажатия в диалоге кнопки ОК изображение будет вставлено внутрь графического примитива.

Для настройки изображения, расположенного на рабочем пространстве, выполните для него команду контекстного меню «Настроить изображение». В настройках может быть определено значение степени прозрачности. Допустимые значения находятся в диапазоне [0; 80].

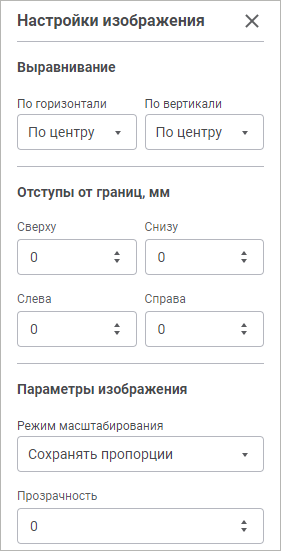

Для настройки изображения, расположенного в графическом примитиве, выполните команду контекстного меню «Изображение в фигуре > Настроить изображение». При этом будет открыта панель с настройками:

Группа настроек «Выравнивание» позволяет определить ориентацию изображения внутри графического примитива. По умолчанию изображение располагается по центру относительно вертикальных и горизонтальных границ примитива.

Группа настроек «Отступы от границ» позволяет задать дополнительные отступы для изображения внутри примитива.

В группе «Параметры изображения» задаются:

Режим масштабирования. Режим изменения размеров изображения относительно размеров графического примитива. Доступны следующие значения:

Не изменять размер. Изображение будет отображаться с теми размерами, которое оно имеет. Если изображение больше графического примитива, то оно выйдет за его границы;
Сохранять пропорции. Размер изображения подгоняется пропорционально соотношению ширины и высоты графического примитива;
Растягивать. Изображение растягивается таким образом, чтобы заполнить пространство графического примитива с учётом установленных отступов.

Прозрачность. Степень прозрачности изображения. Допустимые значения находятся в диапазоне [0; 80].

Для удаления изображения с рабочего пространства выделите изображение и выполните команду контекстного меню «Удалить» или нажмите клавишу DELETE. После подтверждения изображение будет удалено.

Для удаления изображения из графического примитива выделите примитив и выполните команду контекстного меню «Изображение в фигуре > Удалить изображение». Изображение будет удалено.
