Настройка зазоров между рядами: Общее

Настройка зазоров помогает отрегулировать расстояние между рядами и их положение относительно друг друга на диаграмме.

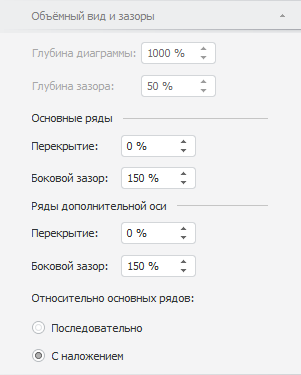

Для настройки зазоров между рядами используйте вкладку «Объёмный вид и зазоры» на боковой панели.

Убедитесь, что боковая панель отображается.
В рабочей области выделите гистограмму.
Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Объемный вид и зазоры».

Настройки разделены на следующие группы «Основные ряды», «Ряды по дополнительной оси» и предназначены для настройки основных рядов и рядов по дополнительной оси соответственно.

Примечание. Группа настроек «Ряды по дополнительной оси» отображается, если в диаграмме присутствуют ряды, построенные по дополнительной оси. Для построения рядов по дополнительной оси используйте вкладку «Ряды данных» на боковой панели.

Перекрытие определяет положение рядов относительно друг друга. Для задания величины перекрытия используйте параметр «Перекрытие».

Если значение положительное, то ряды накладываются друг на друга, если отрицательное - между рядами будет зазор. Диапазон допустимых значений: [-100; 100].

Примечание. Настройка перекрытия доступна, если диаграмма отображается в плоском виде.

Боковой зазор определяет расстояние между рядами в соседних точках диаграммы.

Для задания размера бокового зазора используйте параметр «Боковой зазор».

Диапазон допустимых значений: [0, 500].

В настольном приложении для рядов дополнительной оси дополнительно доступна настройка их положения относительно основных рядов. Выберите вариант положения рядов дополнительной оси в группе «Относительно основных рядов»:

Последовательно. Основные ряды и ряды дополнительно оси располагаются последовательно;
С наложением. Ряды дополнительной оси будут накладываться на основные ряды.

Примечание. Настройки перекрытия и бокового зазора для рядов по дополнительной оси применяются, если ряды расположены с наложением на основные ряды.

Примеры различных настроек зазоров между рядами

Пример гистограммы с боковым зазором для основных рядов 50 (слева) и 200 (справа):

Пример гистограммы с перекрытием для основных рядов -50 (слева) и 50 (справа):

Пример гистограммы последовательным расположением основных рядов и рядов дополнительной оси (слева) и с наложением рядов дополнительной оси на основные ряды (справа). Ряды «Мехико» и «Лондон» основные ряды, а «Чикаго» и «Анкоридж» ряды дополнительной оси:

Пример гистограммы с боковым зазором для рядов дополнительной оси 50 (слева) и 350 (справа). Ряды «Мехико» и «Лондон» основные ряды, а «Чикаго» и «Анкоридж» ряды дополнительной оси:

Пример гистограммы с перекрытием для рядов дополнительной оси -70 (слева) и 70 (справа). Ряды «Мехико» и «Лондон» основные ряды, а «Чикаго» и «Анкоридж» ряды дополнительной оси:
