Легенда: Общее

Легенда содержит названия и маркеры рядов данных на диаграмме. Порядок отображения рядов данных в легенде соответствует их порядку следования на диаграмме с учётом настроенного порядка рядов при перекрытии.

Примечание. В легенде отображаются только те ряды данных, для которых определено наименование.

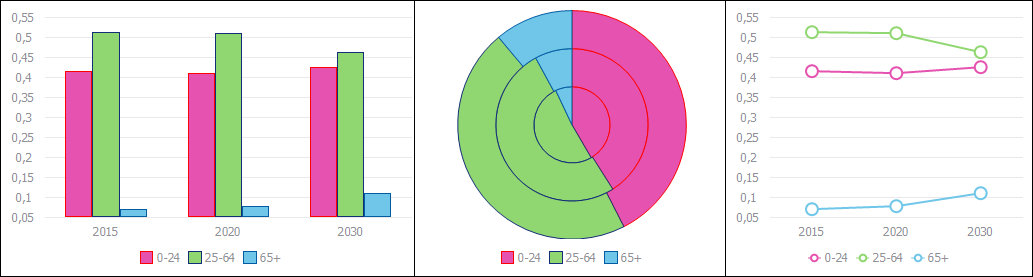

Ниже приведен пример отображения легенды для различных типов диаграмм:

Для настройки параметров легенды диаграммыиспользуйте вкладку «Легенда» на боковой панели.

Убедитесь, что боковая панель отображается.
В рабочей области выделите диаграмму.
Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Легенда».

На вкладке доступны следующие настройки легенды:

В группе «Положение» выберите вариант расположения легенды относительно области диаграммы:

По умолчанию легенда размещается внизу области диаграммы.

Варианты расположения легенды:

. В левом верхнем углу;
. По центру верхней границы;
. В правом верхнем углу;
. По центру правой границы;
. В правом нижнем углу;
. По центру нижней границы блока;
. В левом нижнему углу;
. По центру левой границы;
. Легенда не отображается.

Настройте параметры шрифта легенды диаграммы:

Тип шрифта. В раскрывающемся списке выберите один из шрифтов, доступных в операционной системе;
Размер. В раскрывающемся списке выберите размер шрифта или введите его с помощью клавиатуры;
Способ начертания шрифта. Нажмите кнопки, задающие начертание шрифта:

Ж. Полужирное начертание;
К. Курсивное начертание;
Ч. Подчеркивание текста.

При нажатой кнопке начертания будет использоваться соответствующий стиль начертания;

Цвет шрифта. В раскрывающейся палитре выберите цвет шрифта. Для установки нового цвета шрифта нажмите кнопку «Спектр», расположенную в стандартной палитре цветов, и выберите цвет в расширенной палитре цветов.

В раскрывающемся списке «Заливка» выберите тип заливки фона легенды:

Сплошная заливка. Однотонная заливка. В раскрывающейся палитре задайте цвет заливки. При необходимости задайте процент прозрачности заливки;

Градиентная заливка. Заливка фона двухцветным градиентом. В раскрывающихся палитрах укажите начальный и конечный цвета градиента. При необходимости укажите угол наклона и процент прозрачности градиента.

В веб-приложении доступно задание только сплошной заливки.

В настольном приложении для каждого типа заливки отображается различный набор параметров:

Прозрачность. Определите прозрачность заливки фона легенды диаграммы. 100% соответствует полной прозрачности (заливка и граница станут невидимыми), 0% соответствует полной непрозрачности. Значение задается с помощью ползунка или редактора чисел;

Угол. Определите угол наклона градиента.

Для отображения границы легенды установите флажок «Граница». В соответствующих полях укажите цвет, тип и толщину линии границы.

Примечание. Изменение типа линии границы доступно только в настольном приложении.
