Формат точки ряда данных: Информационная панель

Точка ряда данных - отдельное значение ряда данных, отображающее значение из массива данных, на основе которого построен ряд данных.

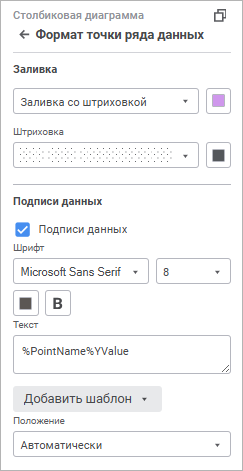

Для настройки параметров оформления точки ряда данных используйте группу параметров «Формат точки ряда данных» боковой панели.

Для открытия группы параметров «Формат точки ряда данных»:

Выделите ряд данных.
Выделите точку ряда, дважды щёлкнув по ней.
Выберите пункт «Формат точки ряда данных» в контекстном меню точки.

Количество отображаемых настроек зависит от типа диаграммы/ряда.

Заливка точки

Для настройки заливки точки откройте раскрывающуюся палитру и выберите тип заливки в раскрывающемся списке:

Без заливки. Заливка не используется;
Автоматическая заливка. По умолчанию. Применяется автоматическая однотонная сплошная заливка;
Сплошная заливка. Выберите в раскрывающейся палитре цвет однотонной заливки области построения. При необходимости укажите процент непрозрачности заливки;
Двухцветная заливка. Выберите в раскрывающейся палитре начальный и конечный цвета двухцветного градиента. При необходимости укажите угол наклона и процент непрозрачности заливки;
Неоднородная заливка. Выберите в раскрывающейся палитре базовый цвет заливки линейным градиентом. При необходимости укажите процент непрозрачности заливки;

Заливка со штриховкой. Выполните действия:

Выберите цвет однотонной заливки в раскрывающейся палитре. При необходимости укажите процент непрозрачности заливки и цвета штриховки.
Выберите образец текстуры в раскрывающемся списке «Штриховка».
Выберите цвет штриховки в раскрывающейся палитре.

Для установки пользовательского цвета:

нажмите кнопку «Добавить цвет», расположенную в стандартной палитре цветов, и выберите цвет в расширенной палитре цветов;
выберите цвет в расширенной палитре цветов с помощью пипетки или задайте код цвета в формате RGB/HEX.

После выполнения действий пользовательский цвет будет добавлен в палитру.

Примечание. Максимально возможное количество пользовательских цветов в палитре равно 23.

Для удаления пользовательского цвета из палитры выполните команду «Удалить» контекстного меню выбранного цвета.

Подписи данных

Для отображения подписей для выбранного ряда установите флажок «Подписи данных». По умолчанию флажок «Подписи данных» не установлен, подписи данных не отображаются.

Задайте настройки шрифта:

Шрифт. Выберите один из доступных шрифтов в раскрывающемся списке;
Размер шрифта. Установите требуемый размер шрифта. Размер задаётся в пунктах, его можно ввести вручную или ввести с помощью клавиатуры. Диапазон допустимых значений: [6; 36];
Цвет шрифта. Выберите цвет шрифта в раскрывающейся палитре. Для выбора доступны стандартные и пользовательские цвета. По умолчанию палитра содержит только стандартные цвета.

Для создания пользовательского цвета:

Нажмите кнопку «Добавить цвет». Откроется расширенная палитра цветов.
Выберите цвет в расширенной палитре цветов, на странице браузера с помощью пипетки или задайте код цвета в формате RGB/HEX.

После выполнения действий пользовательский цвет будет создан и добавлен в палитру.

Примечание. Максимально возможное количество пользовательских цветов в палитре равно 23.

Начертание. В раскрывающемся меню кнопки выберите начертание шрифта:

B. Жирное начертание;
I. Курсивное начертание;
U. Подчёркивание текста.

При нажатой кнопке будет использоваться соответствующий стиль начертания. Доступно использование нескольких стилей одновременно, например, нажатие кнопок «B» и «I» даёт полужирное курсивное начертание.

Для подписи может быть задан произвольный текст, шаблон или использовано сочетание текста с шаблонами. Для ввода текста и шаблонов используйте поле «Текст».

Для добавления шаблона в текст подписи:

Нажмите кнопку «Добавить шаблон».
В раскрывающемся списке выберите один из доступных шаблонов текста.

После выполнения действий выбранный шаблон будет добавлен в текст подписи после позиции курсора.

Доступные шаблоны:

%PointNo. Номер точки;
%PointName. Имя точки;
%SerieNo. Номер ряда;
%SerieName. Имя ряда;
%Data. Пользовательский формат данных. Настройка формата возможна только с помощью языка Fore;
%PercentPartHundredth. Доли с накоплением;
%PercentPart. Доли в процентах с накоплением;
%PercentHundredth. Доли - отношение значения точки ряда к сумме значений этой же точки всех рядов;
%Percent. Доли в процентах - отношение значения точки ряда к сумме значений этой же точки всех рядов, представленное в процентах;
%Part. Значение с накоплением;
%YValue. Значение точки по оси Y;
%XValue. Значение точки по оси X;
%Value. Значение точки;
%Autovalue. По умолчанию. Автоматический формат значения. Для всех диаграмм, кроме круговой, будет использовано значение точки ряда данных. Для круговой диаграммы используется отношение значения точки ряда к сумме значений этой же точки всех рядов.

Для точек доступны варианты расположения подписей данных:

автоматически. По умолчанию. Положение подписей данных выбирается автоматическим образом;
в центре;
у вершины внутри;
у вершины снаружи;
у основания внутри;
пользовательское размещение подписей.

Примечание. Для линейных, лепестковых диаграмм, а также диаграмм с областями доступны варианты «Слева», «Сверху», «Справа», «Снизу». Варианты «У вершины внутри», «У вершины снаружи» и «У основания внутри» недоступны. Для смешанных диаграмм доступны варианты «Автоматически» и «Пользовательское».

При выборе пользовательского размещения подписей становится доступным определение:

расположения подписей по горизонтали. Выберите из раскрывающегося списка расположение подписей по горизонтали: справа, по центру, слева. По умолчанию выбрано расположение по центру;

расположения подписей по вертикали. Выберите из раскрывающегося списка расположение подписей по вертикали: снизу, по центру, сверху. По умолчанию выбрано расположение по центру;

смещения подписи. Задайте длину смещения подписи относительно ряда по горизонтали, по вертикали и процент смещения подписи относительно длины столбика.

Примечание. Общие настройки подписи данных имеют более высокий приоритет, чем подписи данных отдельных точек ряда. Например, если заданы настройки шрифта ряда данных, то для оформления отдельной точки ряда данных будут применены настройки шрифта ряда данных.
