Инструмент поддерживает интерфейс продукта «Форсайт. Аналитическая платформа» версий 9 и ранее.
Плагин «Диаграмма треллис» предназначен для отображения данных в виде набора малых однотипных диаграмм и позволяет легко сравнивать данные.
Примечание. Плагин доступен только в веб-приложении.
Для подключения плагина:
В файле PP.xml должны присутствовать строки:
<pp> … <modules> <dashboard> <reportBox ServicesPlugins="true"/> </dashboard> </modules> … </pp>
Файл плагина должен иметь определенную структуру.
Для получения подробной информации о настройке файла PP.xml, о структуре плагина и порядке его подключения обратитесь к подразделу «Подключение плагина к аналитической панели».
Для вставки плагина используйте:
команду «Trellis chart» в раскрывающемся меню кнопки «Плагины» на вкладке ленты «Главная» или «Вставка»;
команду «Trellis chart» в раскрывающемся меню пункта «Новый блок > Плагины» в контекстном меню аналитической панели.
Затем задайте источник данных для плагина. Используйте вкладку «Отчёт» на боковой панели. На вкладке отображаются все доступные для плагина источники данных, расположенные в репозитории. Для выбора или смены источника данных выберите соответствующий элемент в дереве объектов.
Для отображения
вкладки «Отчёт»

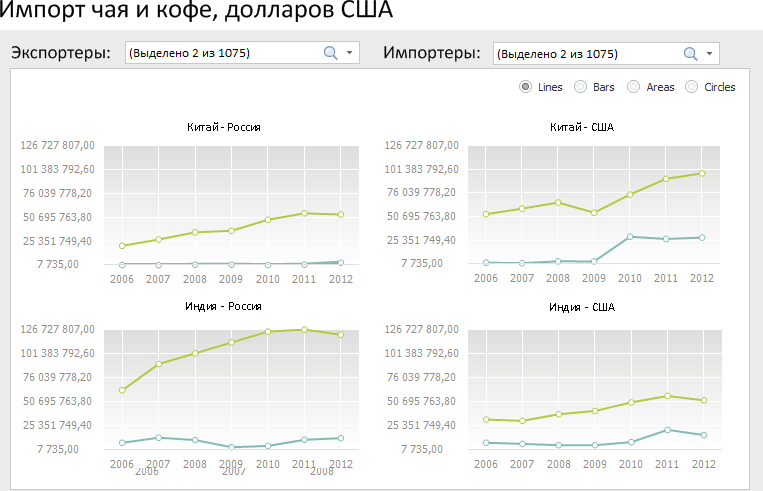

Пример аналитической панели с плагином «Диаграмма треллис»:
Примечание. Внешний вид диаграммы треллис зависит от настроек, заданных в файле плагина.
Для диаграммы треллис доступны все операции с объектами, приведенные в разделе «Построение аналитической панели».
